รายละเอียดสินค้า:
|
| ข้อมูลจำเพาะ: | 200-500mm | เอาท์พุต: | 600-800 กก./ชม |
|---|---|---|---|
| โครงสร้างช่องสกรู: | สกรูลึก | ระบบอัตโนมัติ: | อัตโนมัติ |
| คอมพิวเตอร์: | คอมพิวเตอร์ | สภาพ: | ใหม่ |
| แสงสูง: | 500mm Single Wall Corrugated Pipe Extrusion Line,Conduit Single Wall Corrugated Pipe Extrusion Line,เครื่องอัดรีดท่อลูกฟูก |
||
ท่อร้อยสายไฟฟ้าขนาด 200-500 มม. ผนังเดียวลูกฟูกสายการอัดรีด
| ขนาดท่อ | พิมพ์ | เครื่องอัดรีด | เอาท์พุต |
| 9-32mm | ผนังเดียว | SJ65/30 | 40-60KG / เอช |
| 50-160mm | ผนังเดียว | SJ75/33 | 150-200KG / H |
| ผนังคู่ | SJ75/33 + SJ65/33 | 200-300 กก./ชม | |
| 200-800mm | ผนังคู่ | SJ120/33 + SJ90/33 | 600-1200KG / เอช |
| 800-1200mm | ผนังคู่ | SJ90/38 + SJ75/38 | 1200-1500KG / เอช |
รายละเอียดสินค้าของ 200-500mm ท่อร้อยสายไฟฟ้า Single Wall Corrugated Pipe Extrusion Line:
เครื่องรีดท่อลูกฟูกสามารถผลิตท่อลูกฟูก OD / ID ขนาด 9 มม. ถึง 1200 มม. ซึ่งใช้กันอย่างแพร่หลายเป็นฝาครอบป้องกันสายเคเบิลท่อส่งทางการแพทย์ (ท่อลูกฟูกขนาดเล็ก);การถ่ายโอนก๊าซ การถ่ายโอนน้ำ (ท่อลูกฟูกขนาดใหญ่) เป็นต้น
ท่อร้อยสายไฟฟ้าขนาด 200-500 มม. ผนังเดียวลูกฟูกสายการอัดรีด ประกอบด้วย:

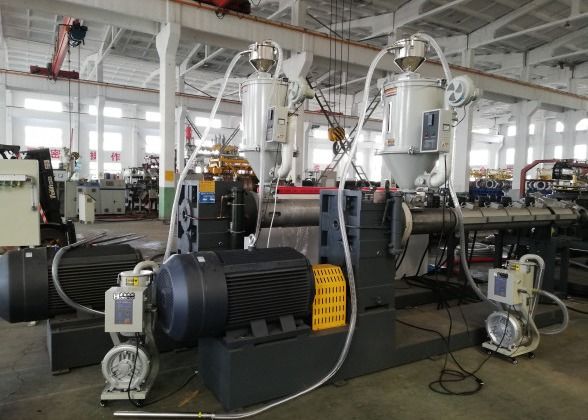

1. เครื่องอัดรีด
ตามวัสดุที่แตกต่างกัน สามารถใช้เครื่องอัดรีดสกรูคู่ทรงกรวยสำหรับวัสดุพีวีซี เครื่องอัดรีดแบบสกรูเดี่ยวสำหรับวัสดุ PE/PP
รุ่นเครื่องอัดรีดยังเลือกตามขนาดท่อและการออกแบบแม่พิมพ์ตัวอย่างเช่น ท่อลูกฟูก PE 9 มม. ถึง 25 มม. เลือกเครื่องอัดรีดแบบสกรูเดี่ยว SJ65/30 สำหรับการออกแบบความเร็วสูง หรือเครื่องอัดรีดแบบสกรูเดี่ยว SJ55/30 สำหรับการออกแบบความเร็วปกติ
และเครื่องอัดรีด QTY เลือกตามการออกแบบท่อ ท่อลูกฟูกผนังเดียวใช้เครื่องอัดรีดหนึ่ง ท่อลูกฟูกผนังคู่ต้องใช้เครื่องอัดรีด 2 ชุดเช่นเครื่องผลิตท่อลูกฟูกแบบผนังเดียว PE 160 มม. เลือกเครื่องอัดรีดสกรูเดี่ยว SJ75/33 ชนิดผนังคู่ต้องเลือกเครื่องอัดรีดสกรูเดี่ยว SJ75/33 + เครื่องอัดรีดสกรูเดี่ยว SJ65/33เช่นเดียวกับเครื่องอัดรีดสกรูคู่ทรงกรวย SJZ45/90 สำหรับการอัดรีดท่อลูกฟูกพีวีซีผนังเดียวขนาดเล็ก

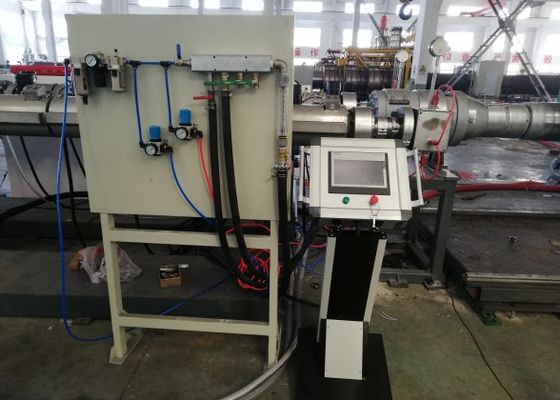

ตามความต้องการของลูกค้า เครื่องอัดรีดของเราสามารถผลิตการควบคุมโดย SIEMENS PLC ด้วย SMATAC HMI
2, แม่พิมพ์อัดรีดท่อ + แม่พิมพ์ขึ้นรูปท่อลูกฟูก
แม่พิมพ์อัดรีดท่อมีฟังก์ชันเช่นเดียวกับแม่พิมพ์ผนังแข็งทั่วไป ทำให้พลาสติคที่หลอมละลายเป็นรูปทรงกลม เพียงแค่ความหนาของผนังบางกว่าท่อผนังแข็ง
แต่มันมีความแตกต่างกัน เนื่องจากความหนาของผนังบางมาก ดังนั้นมันจะเป่าด้วยอากาศเมื่อเข้าสู่แม่พิมพ์ ในกรณีที่รูปร่างและขนาดไม่ดีนี่เป็นส่วนควบคุมที่ยาก แต่ชิ้นเค้กสำหรับวิศวกรที่มีประสบการณ์ของเรา
แม่พิมพ์ขึ้นรูปท่อลูกฟูกมักจะทำจากอลูมิเนียม/โลหะผสมอลูมิเนียม ตามขนาดท่อและประเภทของเครื่องขึ้นรูป มีการออกแบบที่แตกต่างกันสำหรับการตั้งค่าบนเครื่องขึ้นรูป และประเภทการทำความเย็นที่แตกต่างกันตามการออกแบบความเร็วของสายความเร็วในการผลิตความเร็วปกติ, การระบายความร้อนด้วยพัดลม, ความเร็วในการผลิตความเร็วสูง, การระบายความร้อนด้วยน้ำ
แม่พิมพ์ขึ้นรูปที่ออกแบบของเราสามารถทำการเบลล์แบบออนไลน์ได้ ซึ่งมีประสิทธิภาพมากขึ้นสำหรับการเชื่อมต่อท่อ
3. เครื่องขึ้นรูป
เครื่องขึ้นรูปที่ใช้ในการตั้งแม่พิมพ์ขึ้นรูปและทำให้แม่พิมพ์ทำงานอย่างต่อเนื่อง
4. เครื่องตัด + stacker หรือเครื่องม้วน
โดยปกติสำหรับท่อลูกฟูกขนาดเล็ก (9 มม. ถึง 110 มม.) ติดตั้งเครื่องม้วน, เครื่องม้วนแผ่นดิสก์เดี่ยว, เครื่องม้วนแผ่นดิสก์คู่, ทั้งสองเครื่องใช้ได้สำหรับความเร็วสูงแนะนำไวด์เนอร์ดิสก์คู่
เช่นเดียวกับท่อขนาด 75 มม. 90 มม. 110 มม. ที่ถูกตัดในความยาวสั้น ๆ เช่น 9 ม. 6 ม. เป็นต้นจากนั้นต้องใช้เครื่องตัด + stacker เนื่องจากความถี่ในการตัดสูงกว่าแบบคดเคี้ยว
